计量棒：基本概念与用途

计量棒

名称：计量棒又称涂布刮棒、涂布线棒、挤压沟纹棒、刮胶棒、刮墨棒、线棒涂布器、丝棒、刮棒涂膜器，计量棒（Coating-Rods)钢丝刮棒、迈耶棒、精密供料系统等产品被广泛的应用于胶带材料、特种纸张、光学薄膜、粘合剂、医药制品、电容器、锂电子电池、隔离膜、涂料、玻璃、树脂、染料、织物、广告材料、箔等行业。

材质：304不锈钢材料

工艺：挤压式镀铬（镀铬增加棒的耐磨度）

涂布刮棒工艺以及优势：

涂布刮棒是使用精密模具，利用冷挤压加工技术在钢棒表面加工出凹凸的波状曲线，通过凹槽的大小不同来控制涂布湿膜的厚度。由于其表面没有缠绕细钢丝，因此决无钢丝松脱破断之忧。而且，其表面的曲线润滑流畅，不容易存胶，涂料，非常便于清洗。难能可贵的是，计量棒突破了传统线棒手动涂布器的极限，最小涂布湿膜厚度仅4um，一举解决了超薄膜涂布的难题。计量棒表面还镀有硬度高达1300hv的硬质铬，可以大幅度提高其耐磨性和使用寿命。

应用领域

纸张（无碳复写纸、珠光纸、特种纸、相纸）

包装材料（BOPP胶带、特氟龙胶带、特种胶带）

印刷材料（不干胶、灯箱广告）

薄膜（光学级薄膜、医用胶片、液晶膜、汽车贴膜）

磁条（高铁票、快递小票、磁卡、热敏磁票）

油画布、纺织品等

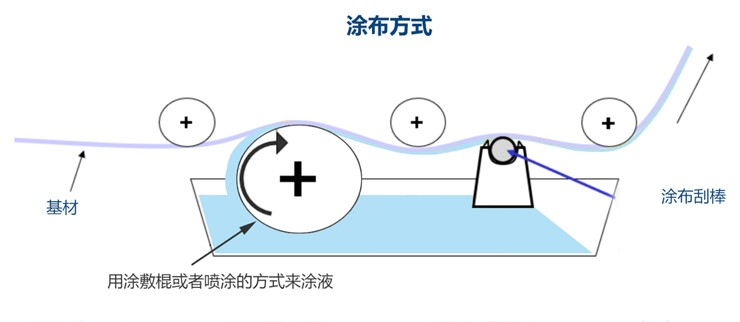

计量棒式涂布在特种纸涂布上应用比较普遍，计量棒分为光棒与沟纹棒，棒的直径大小7.9～16mm不等，常用的是13.65mm，但也视设备的工艺和使用情况而有所区别。光棒自身不带计量，主要是通过技术调整光棒与背辊的间隙而获得计量，以涂料固含量19%～35%试验可获得涂层3～10um涂层，所以光棒适合低克重特种纸；沟纹棒自身带计量、涂层厚薄由沟纹的大小及深浅决定，目前以涂料固含量19%～35%试验可获得涂层6～200um涂层，适合做加厚涂层的产品。实践证明：计量棒式涂布主要是它具有较精成功率的涂层的特点，使用和维护也比较方便。本装置主要由计量棒、棒座、升降装置、传动装置等组成，计量棒转动由单独交流电机变频传动，计量棒涂布装一般设计成可升降的形式，以控制涂布量满足不同的生产需要。计量棒安装在具有补偿功能的棒座内，棒座内通有冷水对棒进行润滑和清洗

计量棒光棒主要用于将涂料施加到机材上，并均匀，平滑地分配较高粘度的涂料。以产生更平滑的涂覆效果，尤其是在使用高粘度涂料时。光棒广泛应用于预涂、底涂；通常适用于涂布纸、热敏纸，三防纸、纸板和塑料薄膜。涂布量的大小取决压力(针对衬底辊)或卷筒纸张力支配。

计量棒沟纹棒涂布是在原纸或纸板表而预涂一层覆盖层，使之为下道涂布打下良好的基础，以改善纸的表而质量，提高涂布的匀度。沟纹棒涂布装置主要由沟纹棒、涂料辊、涂料槽、传动控制四大部分组成。通常是沟纹棒及气刀涂布联合使用，这种涂布通常分为两种形式:一种是安装在纸机的干燥部分，另一种是在纸机的外部单独构成涂布机。由于沟纹棒的涂布量很低，只能作为预涂设备，用一根光滑的棒就可使被涂布纸的表而达到平整和光滑，若与气刀涂布联合使用会显著提高涂布质量。生产实践表明，在沟纹棒涂布之后、进气刀涂布之前增设干燥箱或远红外线干燥，可使预涂后纸表而上的涂料迅速固化，更有利于气刀涂布的生产效果。沟纹棒涂布有体积小、重量轻、结构紧凑等特点，具有投资少、见效快、节能等优点。

技术指标：

1.材质：不锈钢

2.表面硬质铬：镀层厚度50u

3.表面硬度：1300HV

4.表面光度：0.2RA

5.棒真圆度：≦2u

应用：

计量棒涂布是在原纸或纸板表而预涂一层覆盖层，使之为下道涂布打下良好的基础，以改善纸的表而质量，提高涂布的匀度。计量棒涂布装置主要由计量棒、涂料辊、涂料槽、传动控制四大部分组成。通常是计量棒及气刀涂布联合使用，这种涂布通常分为两种形式:一种是安装在纸机的干燥部分，另一种是在纸机的外部单独构成涂布机。由于计量棒的涂布量很低，只能作为预涂设备，用一根光滑的棒就可使被涂布纸的表而达到平整和光滑，若与气刀涂布联合使用会显著提高涂布质量。涂布辊逆纸方向旋转时，涂布量大;则小。

由于线棒的使用只能作为一种预涂设备，涂布量通常为5-8g/m2，计量棒不能单独使用，一般用计量棒、气刀联合使用可明显提高涂布质量。计量棒的转速与纸机的车速关系不大，但计量棒涂布只能适用于纸机车速为0-150m/ min左右的情况。因为车速高时涂布量不易控制，尤其车速高时涂层易出现条纹及刮痕，这主要是由于刮辊表而难于保持清洁所致。控制涂料的浓度及进涂布前纸页的干度也是非常重要的，一般进涂布纸干度为95%，出涂布纸的干度为80%一85%为宜。
